La demande du client

Notre client, une entreprise renommée en Europe dans la fabrication de caravanes et de camping-cars, a sollicité nos services pour concevoir une machine spécialisée de découpe de bandes de résistances chauffantes. Cette machine devrait répondre à des spécifications strictes en termes de dimensions et de mobilité, car elle sera installée dans un couloir de production. Les exigences ergonomiques sont également essentielles pour garantir un environnement de travail sûr et efficace.

Objectifs :

1. Concevoir une machine de découpe de bandes de résistances chauffantes conforme aux normes de qualité les plus élevées.
2. Adapter les dimensions de la machine pour un placement optimal dans un couloir de production.
3. Assurer la mobilité de la machine en la dotant de roulettes tout en maintenant sa stabilité pendant l’opération.
4. Respecter les exigences ergonomiques pour garantir la sécurité et le confort des opérateurs.

La solution de CNM

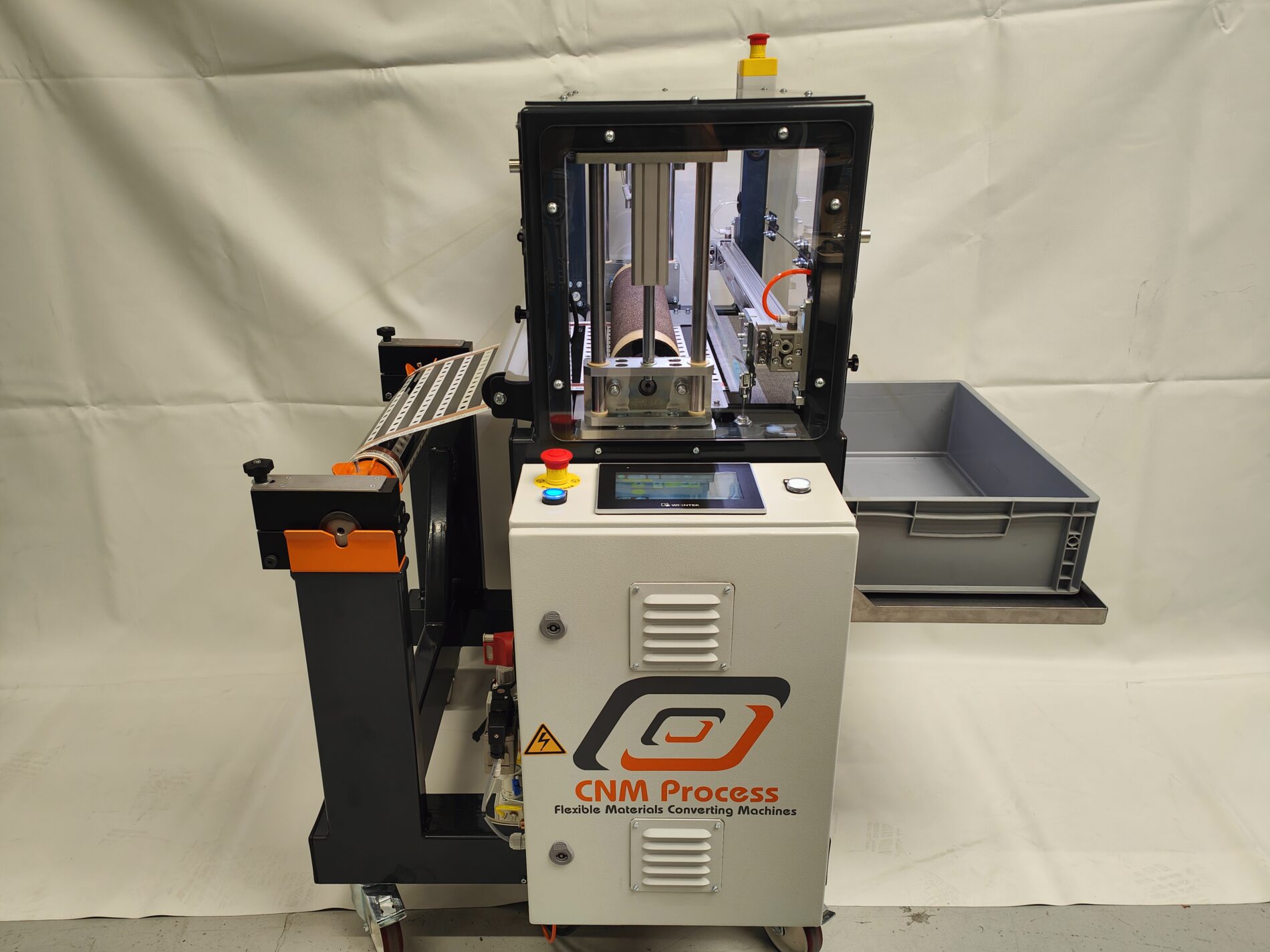

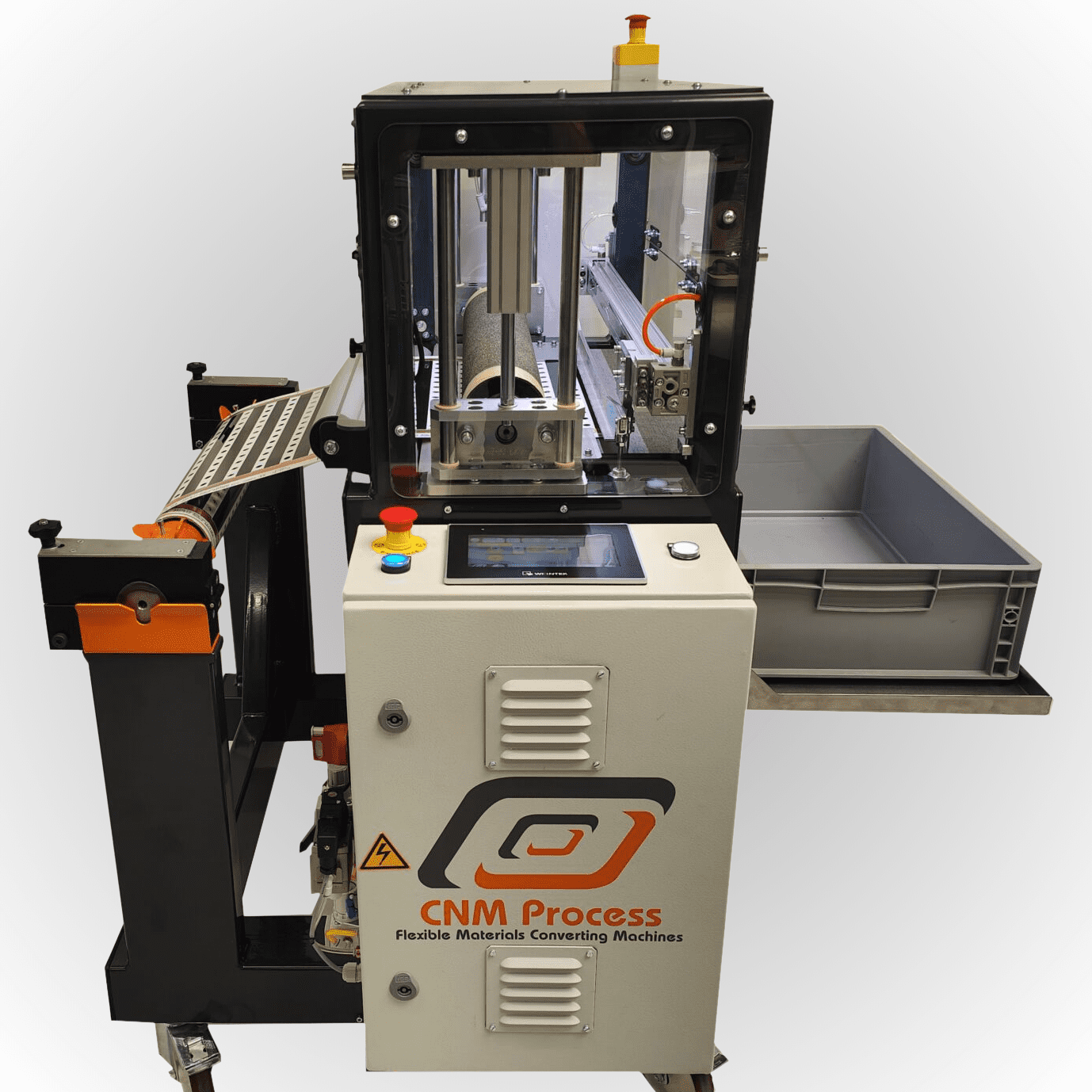

La solution proposée par CNM pour répondre aux besoins du client consiste en une machine de découpe monoproduit, conçue pour une opération de découpe de bandes de résistances chauffantes.

Eléments clés de conception :

1. Système de Dérouleur Freiné :

   1. La machine est équipée d’un système de dérouleur freiné, intégrant les paliers freins CNM, pour assurer un déroulement régulier de la matière.

2. Groupe d’Appel :

   1. Un groupe d’appel avec revêtement en liège caoutchouté est utilisé pour guider la matière de manière précise et contrôlée.
   2. Motorisation Unique : Une seule motorisation est utilisée, étant donné que la matière à découper est rigide, cela permet d’optimiser les coûts.
   3. Fermeture/Ouverture par Vérin : Le rouleau supérieur de la machine est actionné par un vérin pour une fermeture et une ouverture contrôlées, cela facilite le chargement de matière, et la maintenance.

3. Amenage à Longueur :

   1. Le moteur du groupe d’appel est équipé d’un codeur qui nous permet de gérer les longueurs. La longueur de coupe et le nombres de coupes voulues sont réglables sur l’IHM.

4. Presseur Pneumatique :

   1. Un presseur pneumatique est utilisé pour maintenir fermement la matière en place pendant l’opération de découpe.

5. Mécanisme de Coupe :

   1. La découpe est effectuée grâce à un vérin sans tige. La lame est directement fixée au vérin, ce qui permet d’exploiter efficacement toute la course du vérin pour effectuer la coupe, tout en maintenant les coûts de production à un niveau optimal ainsi qu’une grande efficacité

Les avantages de notre machine

En somme, la solution conçue par CNM garantit une découpe précise et efficiente grâce à son mécanisme de coupe novateur, tout en conservant une maîtrise des coûts de production. La simplicité inhérente à cette conception monoproduit en fait une machine agréable pour les opérateurs, réduisant ainsi les besoins en formation. La fiabilité et la durabilité sont des atouts clés, grâce aux composants de qualité supérieure, qui assurent une performance stable à long terme dans les environnements de production exigeants. Enfin, en adoptant la solution CNM, notre client s’assure une amélioration significative de l’efficacité de sa production, tout en maintenant une qualité supérieure, ce qui renforce sa compétitivité sur le marché.
